AUTOCAD) IMAGE FRAME 없애기, OLE객체 FRAME 없애기 BORDER(경계선) 지우기

AUTOCAD 에 포함시킨
부착한 IMAGE 혹은 삽입한 OLE객체에 BORDER가 설정되어 아래와 같이 외곽선이 나오는 경우가 있습니다.
보통 LAYOUT등에서 회사로고 등의 이미지를 추가하는데, 이때 BORDER는 불필요하기 때문에 없애야 합니다.

1. 일단 이미지를 도면에 추가하는 방법입니다.

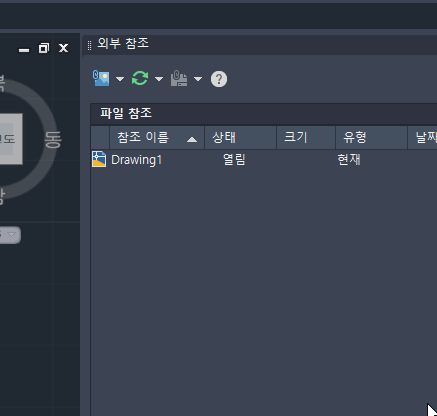

ㄱ. XREF 입력 - 외부참조 명령어 -> 이미지부착

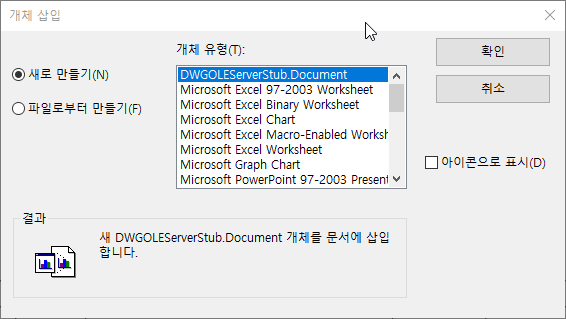

ㄴ. 삽입 -> OLE객체 -> 그림판 그림 -> 불러오기 -> 파일로부터 불러오기 -> 그림판 닫기

ㅏ일로외부참조로 IMG 삽입(부착)하는 방법 & OLE객체로 이미지를 추가하는 방법



2. 경계선 지우기

IMAGE의 BORDER 제거 시 : IMAGEFRAME -> 0 으로 변경
OLE 객체의 BORDER 제거 시 : OLEFREAM -> 0 으로 변경

기본 설정은 2로 되어있고, 이는 PLOT시에 BORDER가 함께 나오게 되어 있습니다.

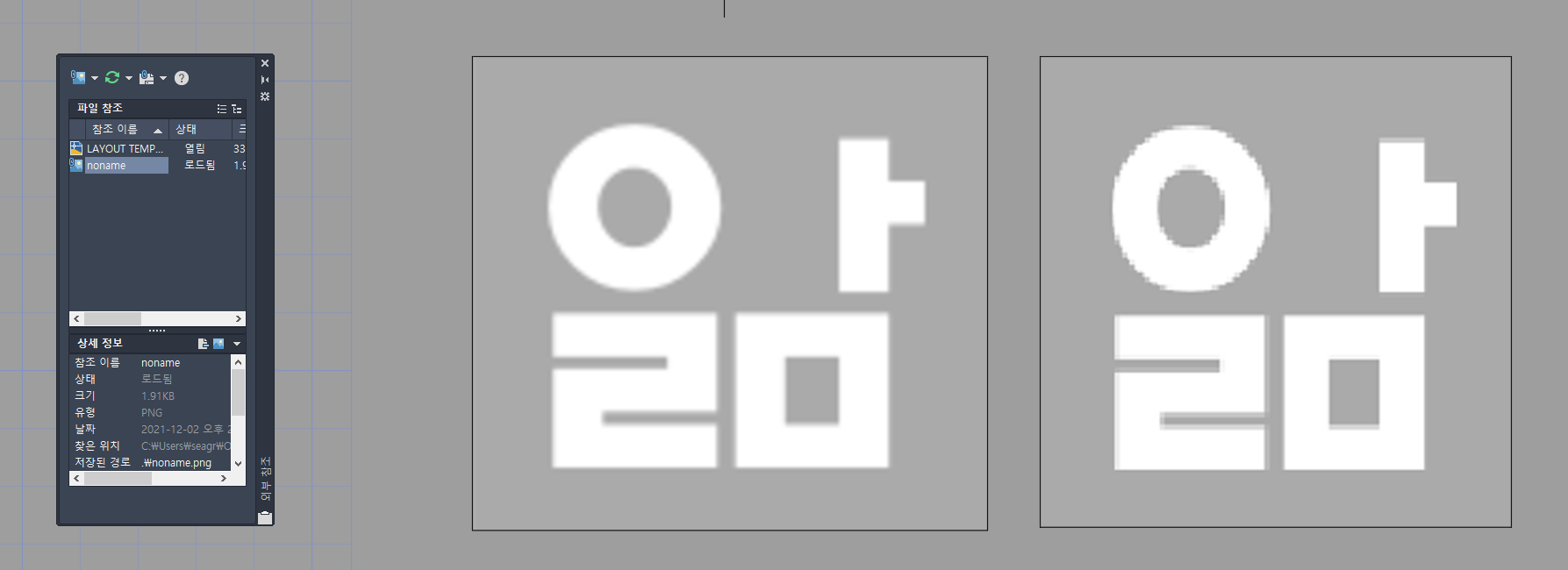

외부참조한 이미지와 OLE객체 삽입한 OLE이미지의 경계선이(BORDER) 보이시죠?



3. 추가) 외부참조된 IMAGE의 배경 투명도 설정 방법

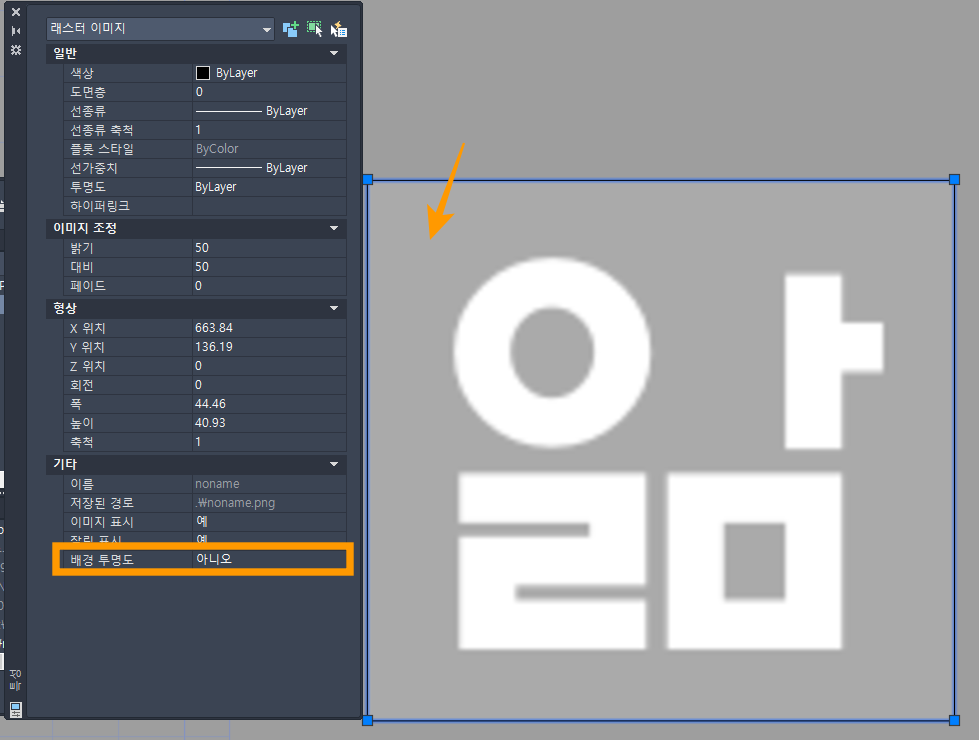

우클릭 - 속성 혹은 Ctrl키 + 1 을 눌러 열린 속성에서 배경 투명도를 예로 변경하시면 투명해집니다.
OLE객체는 투명화가 불가합니다.

외부참조 이미지의 배경 투명도 설정 방법



즐거운 AUTOCAD 되세요~
